X-FAB最新的无源器件集成技术拥有改变通信行业游戏规则的能力
作者:赵法彬   添加时间:2023-09-14
高度优化的解决方案实现主要小型化目标,且不受生产批量的局限。

2023年9月14日,全球公认的卓越的模拟/混合信号晶圆代工厂X-FAB Silicon Foundries(“X-FAB”)宣布,新增集成无源器件(IPD)制造能力,进一步增强其在射频(RF)领域的广泛实力。公司在欧洲微波展(9月17至22日,柏林)举办前夕推出XIPD工艺;参加此次活动的人员可与X-FAB技术人员(位于438C展位)就这一创新进行交流。


 QQ截图20230914153304

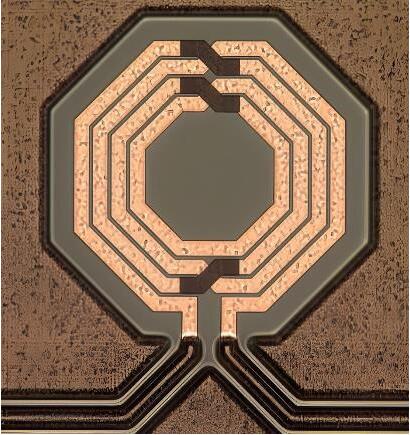

X-FAB XIPD晶圆上的电感器测试结构


XIPD源自广受欢迎的X-FAB XR013 130nm RF SOI工艺——该技术利用工程基底和厚铜金属化层,让客户能够在其器件设计中直接集成无源元件(电感器、电容器和电阻器),从而显著节省空间及成本。借助公司在铜金属化技术领域的丰富经验,相关生产制造将在X-FAB位于法国科尔贝—埃索讷(Corbeil-Essonnes)的工厂进行。


5G蜂窝基础设施的不断推出、6G通信的发展,以及最新一代雷达和卫星通信技术的涌现,均需要能够支持更宽频率的器件。基于XIPD平台,可制造出具有更高性能特征的全集成高质量无源元件,从而满足对更紧凑RF/EMI滤波器、匹配网络、平衡器和耦合器的需求。


由于使用表面贴装或分立无源元件可能会因元件在高频率下的偏差或元件采购复杂性的增加而带来不便,XIPD提供了一种更为有效的途径,可简化整体系统设计、加快开发周期、简化制造过程,并降低相关工程费用,还可以适应从sub—6GHz频段一直到毫米波高频段的广泛频率范围。


X-FAB技术的独特之处在于可为任何批量的集成无源器件制造提供代工服务。我们推出全面的工艺设计套件(PDK),同时支持Cadence和Keysight ADS设计环境,使客户能够进行完整RF子系统的精确仿真,并获得首次成功(first-time-right)设计。目前,与几家主要客户的初步原型设计现已启动。


“虽然RF半导体器件不断缩小,但与之配套的无源元件仍相对较大。两者间的这种不匹配占用了过多的电路板面积,不符合对更时尚电子设备的需求。”X-FAB首席执行官Rudi De Winter指出,“通过采用我们的XIPD技术,不仅可以节省多个数量级的空间,还可以降低相关成本。这对于我们的客户群而言,有可能真正改变行业的游戏规则,允许有源和无源芯片共同封装,同时实现高产量。”


X-FAB射频技术总监Greg U'Ren补充说:“此外,目前基于声学技术的滤波解决方案无法实现毫米波频率工作,难以满足下一代通信标准的要求。我们的XIPD解决方案使客户能够实现紧凑的RF系统设计,并通过完全集成的硬件最大限度地减少损耗,从而为市场创造价值。我们已经在开展70—80GHz频段的工作项目,而使用分立式无源方案是无法想象的。”


缩略语:

ADS Keysight的先进设计系统

EMI 电磁干扰(Electromagnetic Interference)

IPD 集成无源器件

RF 射频

SOI 绝缘体上硅
