R&S联合FormFactor为UT Austin研究5G和6G改进型射频开关提供支持
作者:赵法彬   添加时间:2022-01-24
三方合作并开发了一种用于射频开关的新技术,可以提高电池寿命并支持更高的带宽和开关速度。

得克萨斯大学奥斯汀分校(以下简称“UT Austin”)在2020年发表了一项基于六方氮化硼(hBN)的新型射频开关技术的开创性研究成果。该技术提供了更高的功率效能,可实现更高带宽和速度,是5G的理想选择。在项目推进过程中,市场领先的射频组件和无线测试与测量解决方案供应商罗德与施瓦茨(以下简称“R&S”)和半导体测试与测量供应商FormFactor为UT Austin提供了进一步的研究支持。目前,该型射频开关在亚太赫兹频率范围进行特性测试,主要在D波段 (110至170 GHz),用于5G和未来6G的应用。





射频开关被广泛用于所有类型的收发设备上。例如,当前的4G和5G智能手机需要使用射频开关在发射和接收模式之间切换,或者在不同的频带、网络和信号模式之间切换。现今的射频开关需要不断地在各种状态之间切换,这样就导致大量电能消耗,影响设备的电池寿命。UT Austin开发的新型射频开关技术,可将功率消耗控制在状态切换时发生,由此将功率效能提高了50倍。





UT Austin的Cockrell工程学院电气和计算机工程系教授Deji Akinwande领导了这项研究的开发: “我们开发的射频开关,将会推进5G技术,并促进通信技术的进一步发展。通过使用R&S和FormFactor的测试与测量解决方案,我们的团队能够在D波段进一步表征新的开关器件,该波段是未来6G应用的全球关注频段。该测试与测量解决方案简单易用,提供了可靠的测量结果。”


QQ截图20220124161227

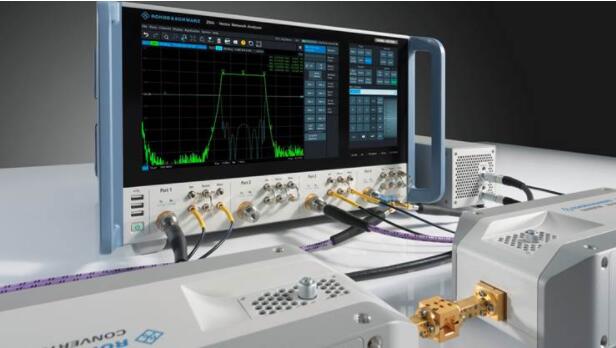

测试与测量解决方案包括一个4端口R&S ZNA43矢量网络分析仪,配合R&S ZC170频率扩展单元,可以进行110 GHz至170 GHz频率范围内的 S参数和互调失真(IMD)测量。R&S ZNA43后面板有专用的中频输入,用于接收参考信号和测量信号,并有专门的接口为频率扩展单元提供高功率本振信号。使用ZNA43的前面板接口,可以进行43 GHz以内的测量,无需重新连接及校准。R&S ZNA具备简单易用的图形用户界面,允许直接配置频率扩展单元的相关参数。频率扩展单元安装在毫米波/太赫兹定位系统上,供FormFactor的Cascade Summit 12000探针台使用。FormFactor的WinCal XE软件工具可以轻松校准整个测试系统,实现可靠的、高重复性的测量。





R&S频谱和网络分析仪,EMC和天线测试副总裁Christina Gessner表示:“我们与FormFactor和Akinwande教授团队的合作再次证明了R&S的测试解决方案可以很好地满足基础研究的测试需求,从而实现将想法变为现实。我们很高兴能够支持UT Austin对新型射频开关技术的研究,该技术将实现5G毫米波和未来6G亚太赫兹频率范围的高功率效能应用。”





R&S通过与高校和科研机构的积极合作,推动了6G、太赫兹应用和量子技术等未来科技。


×
