2022年1月18日，致力于亚太地区市场的领先半导体元器件分销商---大联大控股宣布，其旗下友尚推出基于意法半导体（ST）PM8804的DC/DC ACF隔离式电源供应器方案。

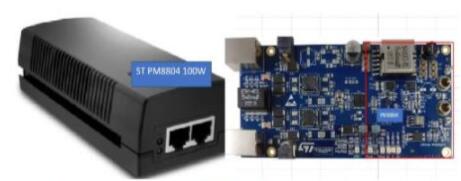

图示1-大联大友尚基于ST产品的DC/DC ACF隔离式电源供应器方案的展示板图

随着5G应用的迅速普及和推广，新一代网通服务器、交换机与小型基站的需求呈现高速成长状态，在这种背景下，电源供应器的设计也随之朝向高功率、小型化、轻量化的趋势发展。目前，市面上大多网通POE所使用的DC/DC电源功率约50W左右，不仅体积大且零件繁多，而且其使用的传统Flyback架构效率也不理想。为此，大联大友尚基于ST PM8804推出了DC/DC ACF隔离式电源供应器方案，可以帮助工程师实现较高的转换效率。

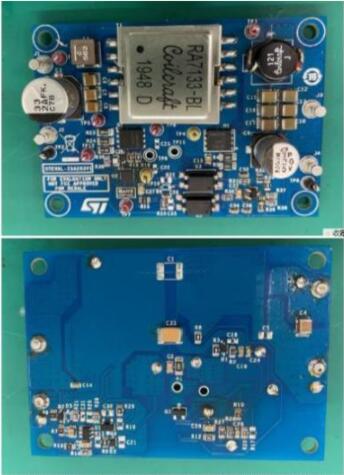

图示2-大联大友尚基于ST产品的DC/DC ACF隔离式电源供应器方案的场景应用图

本方案的核心是ST旗下的PM8804 PWM控制器，其集成了设计智能高效48V转换器所需的所有电路。内部的高压线性稳压器具有20mA（典型值）输出电流，因此该器件的启动仅需极少外部元件。此外，PM8804控制器还具有可编程振荡器、可调斜率补偿、具有可编程死区时间的双互补低侧驱动器、可编程软启动、软关断以及可编程电流检测消隐时间。不仅如此，该器件嵌入了一组保护功能，可以消除系统级灾难性故障的风险。

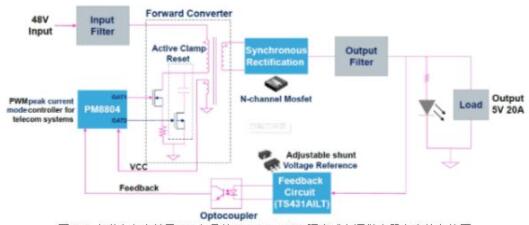

图示3-大联大友尚基于ST产品的DC/DC ACF隔离式电源供应器方案的方块图

在该方案的帮助下，工程师不仅可以最大限度地节省电路板空间和物料清单，还能够提高电源系统的转换能效。

核心技术优势：

Ÿ PWM峰值电流模式控制器；

Ÿ 输入工作电压高达75V；

Ÿ 内部高压启动稳压器，具有20mA电流能力；

Ÿ 具有可程式设计消隐功能的电流检测时间高达200ns；

Ÿ 高达1MHz的可程式设计固定频率；

Ÿ 可设置时间的软启动；

Ÿ 软关闭（可选禁用）；

Ÿ 双低侧互补栅极驱动器；

Ÿ 10至200ns的可程式设计死区时间GATE1和GATE2之间；

Ÿ 栅极驱动器具有1A峰值能力；

Ÿ GATE2可选择关闭以减少消耗；

Ÿ 80%最大占空比，内部斜率补偿：

Ø CTL引脚上的内部上拉电阻使能光耦连接。

Ÿ 工作电流消耗<1.5mA；

Ÿ 嵌入式保护：

Ø 在4个事件后具有过电流保护；

Ø 具有自动重启功能的延迟超载保护；

Ø VC 上的回馈断开 (OV) 保护。

Ÿ 风险保护：

Ø 热关断。

方案规格：

Ÿ 基于PM8804的DC/DC正向转换器；

Ÿ 输入电压范围：42–56VDC；

Ÿ 开关频率：250kHz；

Ÿ 输出：

Ø 功率：100W；

Ø 电压：5VDC；

Ø 电流：高达20A；

Ø 峰值效率>94%；

Ø 开路保护；

Ø 符合RoHS；

Ø 符合WEEE标准。
