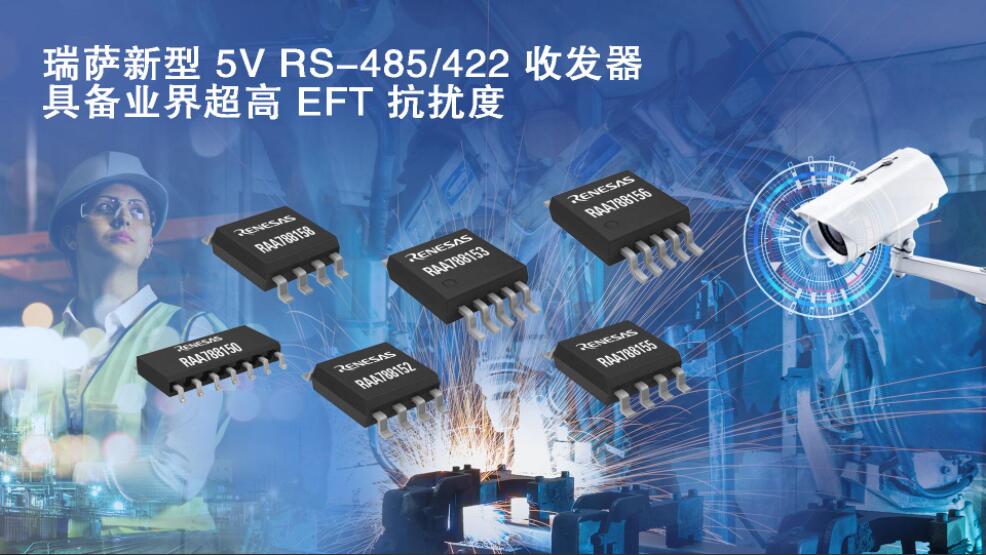

瑞萨电子推出5V RS-485/422收发器产品家族
作者:赵法彬   添加时间:2021-10-14
新型RS-485/422差分收发器为工业与自动化应用提供±5000V的EFT抗扰度和高达±16000V的ESD抗扰度。

2021 年 10 月 14 日,全球半导体解决方案供应商瑞萨电子集团(TSE:6723)宣布,推出RAA78815x产品家族,5V RS-485/422差分收发器,为客户带来业界先进的±5000V电快速瞬变脉冲群(EFT)抗扰度和高达±16000V的ESD防护,是噪声敏感型工业通信网络的理想解决方案。此次发布的六款全新全双工和半双工加强型器件同时符合RS-485和RS-422通信标准,非常适合应用于各种工业网络、过程控制网络、楼宇自动化、长距离网络和安防摄像网络等系统。

QQ截图20211014225618

新产品基于瑞萨当前ISL315x 5V RS-485收发器产品家族,并额外增加针对EFT的抗扰设计。除此之外,RAA78815x产品家族还提供出色的差分输出电压,在RS-485所要求的54Ω负载中实现3.1V电压。新型高速收发器总线最大泄漏电流仅125μA,真正满足RS-485总线的1/8额定单元负载特性。开发人员可以在同一总线上连接多达512部收发器,而无需使用中继器,且不会对RS-485网络标准的32单元负载上限造成影响。由于单个网络可支持更多节点,同时降低了因ESD和EFT过压瞬变而导致通信问题的可能性,RAA78815x产品群能够显著降低应用系统的部署与停机成本。


瑞萨电子标准产品事业部副总裁Bobby Matinpour表示:“EFT抗扰度性能对于在恶劣的工业和自动化环境中运行的设备至关重要,诸如HVAC、工厂和智能电网设备等,这些设备经常需要被打开、关闭,或者经常被添加或断开与系统的连接。对此,RAA78815x产品系列带来出色的EFT抗扰度、输出驱动能力和电源电流水平;其基于50年的RS-485/422收发器设计经验,为工业和工厂自动化应用提供强大的解决方案。”


RAA78815x产品家族的关键特性


Ÿ ±5000V的EFT抗扰度


Ÿ ±16000V的ESD抗扰度


Ÿ 在Rd=54Ω负载中,具有3.1V电压(典型值)


Ÿ 低至125μA的总线泄露电流、550μA的电源泄露电流,和70nA的关断电流


Ÿ 超小型3mm x 5mm MSOP及6mm x 8.6mm SOIC封装


Ÿ 支持多种数据速率,以及全双工(RAA788150、RAA788153和RAA788156)和半双工(RAA788152、RAA788155和RAA788158)模式


全新RAA78815x收发器是面向高可靠性系统的优化解决方案,瑞萨利用与之配套的功率、模拟和微控制器产品设计多种系统架构,并针对各类应用打造全面的解决方案;包括48V位置控制解决方案和采用工业网络连接的交流伺服电机控制等。“成功产品组合”作为经验证的完整解决方案,旨在帮助客户加速设计进程并缩短产品上市时间。基于可无缝协作的多款产品,瑞萨现已推出适用于各种应用和终端产品的超过250余款“成功产品组合”。


供货信息


RAA78815x收发器产品现已上市;提供8至14引脚的MSOP和SOIC封装。配合新收发器产品家族的评估板亦已上市。


×
